    Makita ML901 Flashlight Parts

    Makita ML901  Flashlight Parts Image

    Makita ML901 Parts

    Brand Logo Download Tool Parts PDF Download Schematic

    Time to buy a new tool?
    Visit our website
    http://www.ToolOrbit.Com
    Tool Diagram    (Click image to Zoom in) View larger Image

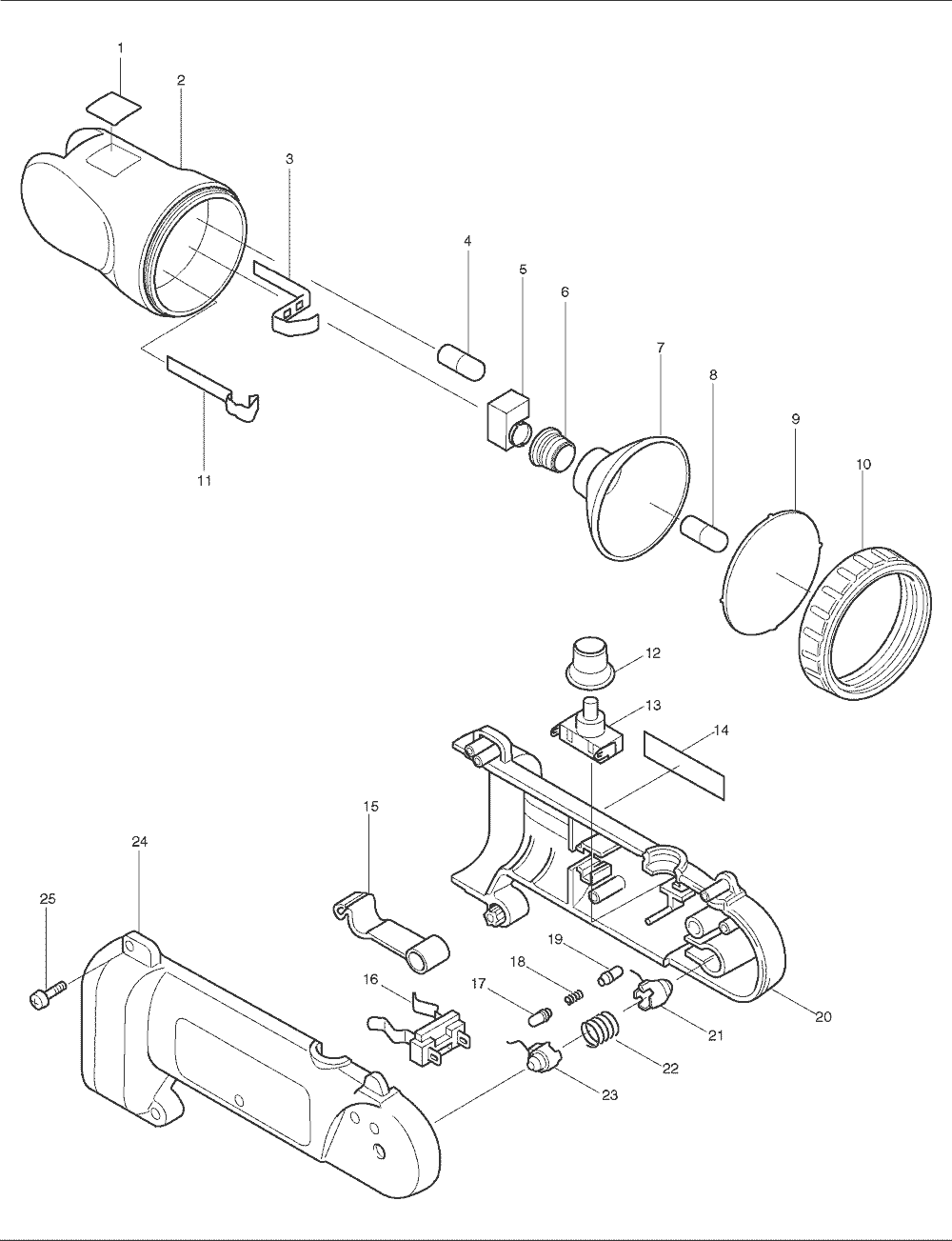

    Makita ML901  Flashlight Parts  Breakdown Diagram
    ToolspartsPro

    Fig.Part #ImgPart NamePriceQty.
    1 819088-7 MAKITA LABEL, ML140 $0.66
    2 415760-5 CASE HEAD, ML702 $4.49
    3 654136-3 BULB CONTACT PLATE A, ML902 $1.26
    4 192546-1 REPLACEMENT BULBS 2/PKG. ML901 902 $6.40
    5 415810-6 PROTECTOR, ML702 $1.63
    6 415855-4 BULB HOLDER, ML702 $1.26
    7 163368-6 REFLECTOR, ML702 $3.06
    8 192546-1 REPLACEMENT BULBS 2/PKG. ML901 902 $6.40
    9 415866-9 LENS, ML702 $1.63
    10 415807-5 REFLECTOR RETAINER, ML702 $1.63
    11 654137-1 BULB CONTACT PLATE B, ML702 $1.26
    12 421540-9 COVER, ML702 $0.97
    13 651709-3 SWITCH, ML140 $3.61
    14 858107-4 NAME PLATE, ML901 $1.12
    15 344121-1 SET PLATE, 6221DW $3.06
    16 643926-9 BATTERY HOLDER, ML180 $1.63
    17 415811-4 KNOCK SHAFT, ML702 $0.97
    18 233143-5 COMPRESSION SPRING 4, ML702 $0.79
    19 415811-4 KNOCK SHAFT, ML702 $0.97
    20 415761-3 HOUSING L, ML901 $3.06
    21 632523-6 PIVOT TERMINAL UNIT L, ML140 $1.63
    22 233144-3 COMPRESSION SPRING 7, ML702 $0.86
    23 632524-4 PIVOT TERMINAL UNIT R, BML185 $1.63
    24 415762-1 HOUSING R, ML901 $4.49
    25 265869-1 TAPPING SCREW 3X14, ML901 $1.96
    1001 345261-8 HOOK PLATE, ML702 $1.26
    1001 415812-2 HOOK BUTTON, ML702 $0.90
    1002 417926-3 STRAP, ML180 $5.70
    1002 415813-0 STRAP, ML702 $3.94
