Makita 5091D Cordless Saw Parts
Makita 5091D Parts
Download Schematic
Time to buy a new tool?
Visit our website
http://www.ToolOrbit.Com

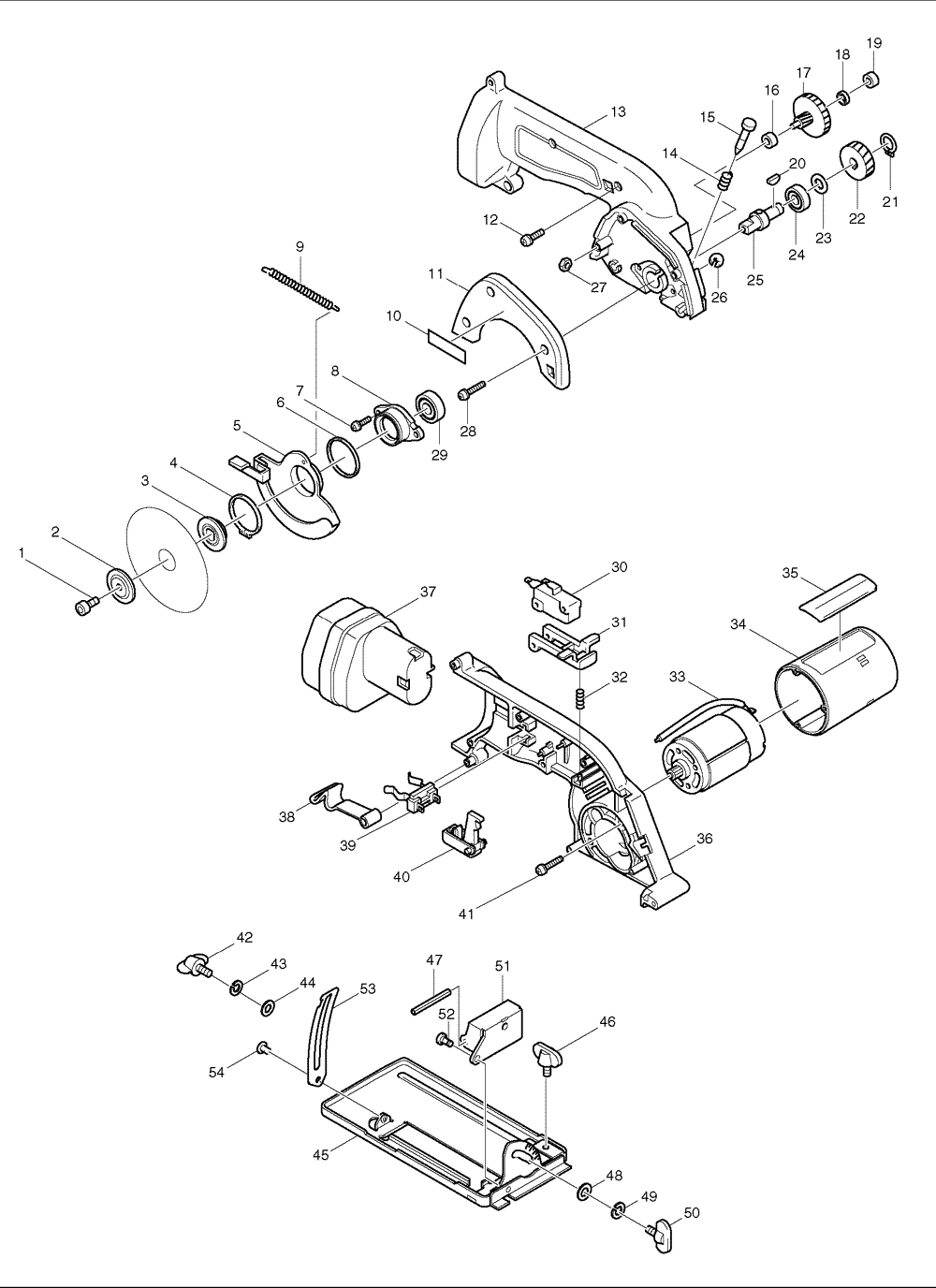

Tool Diagram
(Click image to Zoom in)
View larger Image
ToolspartsPro
Fig.
Part #
Part Name
Price
Qty.
1
922212-4
H.S.H. BOLT M5X12, HR3851
$1.08
2
224177-9
OUTER FLANGE, SH01W
$1.63
3
224324-2
INNER FLANGE 28, 5091DW
$4.49
4
961128-8
RETAINING RING, 5091DW
$1.96
5
165116-9
SAFETY COVER, 5091DW
$17.25
6
267134-4
FLAT WASHER 30, 5091DW
$1.63
7
265995-6
TAPPING SCREW 4X18, BO4556K
$0.86
8
415677-2
BEARING BOX, 5091DW
$4.49
9
231802-5
TENSION SPRING, 5091DW
$2.07
10
819080-3
MAKITA LABEL, 9565CV
$1.48
11
415678-0
BLADE CASE, 5091DW
$7.46
12
265995-6
TAPPING SCREW 4X18, BO4556K
$0.86
13
182765-7
HOUSING SET, 5091DW
$22.64
14
231240-1
COMP. SPRING 7, 2414B
$0.79
15
268002-4
PIN, 5091DW
$1.96
16
214027-6
PLANE BEARING 4, 6903VD
$1.26
17
226819-1
GEAR COMPLETE 8-68, 5091DW
$22.75
18
253307-5
T. WASHER, 4390D
$1.34
19
214019-5
P. BEARING 4, 6043D
$1.26
20
254031-3
WOODRUFF KEY 3, 6801DBV
$1.26
21
961004-6
RETAINING RING S-8, DA391D
$0.53
22
226448-0
HELICAL GEAR 33, 5091DW
$14.39
23
253215-0
F. WASHER 8, PV7001C
$1.34
24
211033-2
B. BEARING 608LB, 5091D
$8.78
25
322810-8
SPINDLE, 5091DW
$20.33
26
961011-9
STOP RING E-4, 4301BV
$1.48
27
931202-6
HEX NUT M5, HR2410
$0.79
28
265995-6
TAPPING SCREW 4X18, BO4556K
$0.86
29
211061-7
B. BEARING 6000LLB, 6222DWE
$10.98
30
651891-8
SWITCH, 6900DW, SH01W
$6.47
31
415680-3
LOCK OFF LEVER, 5091DW
$4.49
32
233024-3
COMPRESSION SPRING 4, 6702DW
$1.63
33
629688-3
MOTOR, 5091DW
$50.50
34
416142-4
MOTOR HOUSING, 5094D
$7.46
36
182765-7
HOUSING SET, 5091DW
$22.64
38
344121-1
SET PLATE, 6221DW
$3.06
39
643909-9
BATTERY HOLDER, DA392D
$4.49
40
415679-8
SWITCH LEVER, 5091DW
$4.49
41
265995-6
TAPPING SCREW 4X18, BO4556K
$0.86
42
265756-4
THUMB SCREW M5X10, 4340FCT
$3.61
43
942101-7
SPRING WASHER 5, 9005B
$0.90
44
941101-4
F. WASHER 5, 5007NK
$0.75
45
168317-8
BASE, 5093DW
$21.76
45
168277-4
BASE, 5091DW
$29.58
46
265756-4
THUMB SCREW M5X10, 4340FCT
$3.61
47
951131-7
SPRING PIN 4-40, 5091D
$1.96
48
941101-4
F. WASHER 5, 5007NK
$0.75
49
942101-7
SPRING WASHER 5, 9005B
$0.90
50
265756-4
THUMB SCREW M5X10, 4340FCT
$3.61
51
344594-8
ANGULAR GUIDE, 5093DWA
$7.46
52
268028-6
PIN 5, 5093DWA, SH01W
$1.48
53
344592-2
DEPTH GUIDE, 5093DWA
$4.49
54
268004-0
COLLAR HD PIN, 5091DW, SH01W
$1.96
55
961017-7
STOP RING E-3, 4304, SH01
$0.53
1001
783202-0
HEX WRENCH 4, JR3000V
$3.24
1002
414938-7
BATTERY COVER, 6222DWE
$2.20
1003
164095-8
GUIDE RULE, 4200H
$12.60
1005
824452-9
PLASTIC TOOL CASE, 5091DWH
$40.20
5001
817809-1
WARNING CARD, 5092D
$1.34
